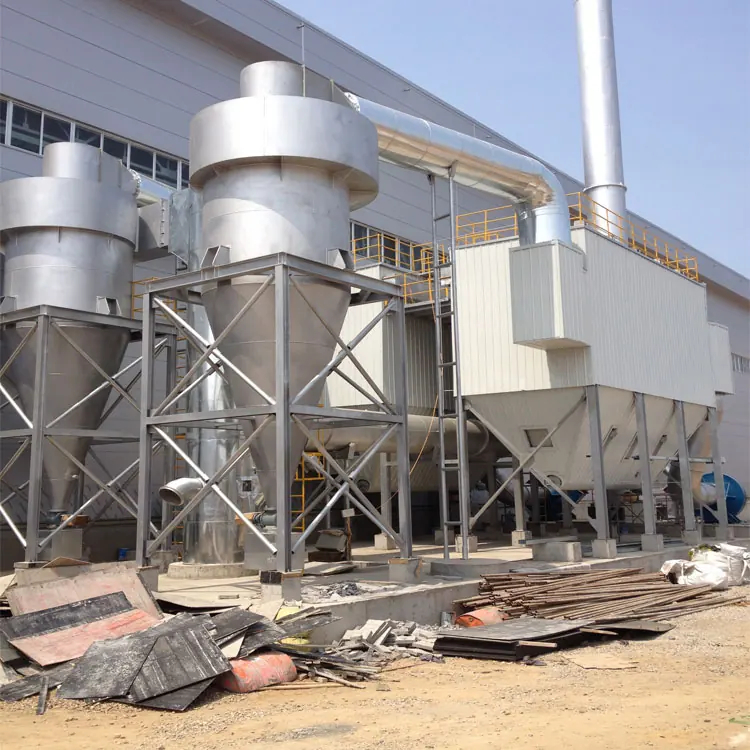

旋風除塵器的設計詳細資料
添加時間：2025-05-11 | 文章錄入：秩名 | 文章來源：原創
旋風除塵器的設計步驟需結合處理風量、粉塵特性及分離效率要求進行系統規劃，以下為具體設計流程：
一、基礎參數確定 1. 處理風量計算：根據生產工藝需求確定工況風量Q（m³/h），并換算為標準狀態風量2. 粉塵特性分析：明確粉塵粒徑分布、密度ρp（kg/m³）、含水率及腐蝕性3. 分離效率要求：根據環保標準確定目標分級效率η（%）
二、結構形式選型 1. 按處理風量選擇類型：小風量選單筒式，大風量采用多管組合式2. 確定進口形式：切向進口分直入式/蝸殼式，軸向進口需配導流葉片3. 選定排灰方式：重力排灰適用于粗顆粒，機械排灰用于細粉塵
三、旋風除塵器關鍵尺寸計算 1. 進口風速確定：常規取12-25m/s，高濃度粉塵取低限值2. 筒體直徑D：D=√(4Q/(3600×v_i×α))，α為進口面積系數（0.8-1.2）3. 筒體高度H1：H1=(1.5-2.5)D，長錐體取大值4. 錐體高度H2：H2=(2-3)D，高效型可達3.5D5. 排氣管直徑d：d=(0.4-0.6)D，取d=0.5D較常見6. 灰斗容積設計：灰斗錐角≥60°，容積按2小時排灰量計算
四、性能校核 1. 壓力損失計算：ΔP=ξ×(ρ×v_i²)/2，ξ阻力系數取8-122. 臨界粒徑計算：d_c=√(9μD/(πNv_i(ρp-ρ)))，N為有效旋轉圈數3. 分級效率驗證：采用Lapple公式或Stairmand模型計算分級效率曲線
五、結構優化設計 1. 導流葉片設計：軸向進口需配置螺旋導流片，導程角18-22°2. 防短路結構：設置旁路分離室或在排氣管下端加裝阻流板3. 耐磨處理：錐體下部及灰斗內襯耐磨材料，如陶瓷貼片
六、旋風除塵器材料選擇 1. 筒體材料：Q235碳鋼，腐蝕性工況采用不銹鋼或玻璃鋼2. 耐磨層厚度：磨損嚴重部位加焊3-5mm耐磨鋼3. 密封設計：法蘭連接處采用耐高溫硅膠密封圈
七、輔助系統設計 1. 鎖氣裝置選型：星形卸灰閥處理量需大于排灰量1.2倍2. 保溫設計：煙氣溫度低于露點時需配置蒸汽伴熱3. 監測系統：安裝壓差變送器及料位計實時監控
設計注意事項： 1. 處理高溫?zé)煔鈺r需考慮熱膨脹補償2. 多管除塵器需保證各單管流量均勻3. 高濃度工況建議前級配置預除塵器4. 旋風除塵器灰斗需設置檢修人孔及清灰孔
該設計流程需結合具體工況進行迭代優化，建議通過CFD仿真驗證流場分布，必要時進行冷態實驗測試分離效率和壓力損失。
一、基礎參數確定 1. 處理風量計算：根據生產工藝需求確定工況風量Q（m³/h），并換算為標準狀態風量2. 粉塵特性分析：明確粉塵粒徑分布、密度ρp（kg/m³）、含水率及腐蝕性3. 分離效率要求：根據環保標準確定目標分級效率η（%）
二、結構形式選型 1. 按處理風量選擇類型：小風量選單筒式，大風量采用多管組合式2. 確定進口形式：切向進口分直入式/蝸殼式，軸向進口需配導流葉片3. 選定排灰方式：重力排灰適用于粗顆粒，機械排灰用于細粉塵
三、旋風除塵器關鍵尺寸計算 1. 進口風速確定：常規取12-25m/s，高濃度粉塵取低限值2. 筒體直徑D：D=√(4Q/(3600×v_i×α))，α為進口面積系數（0.8-1.2）3. 筒體高度H1：H1=(1.5-2.5)D，長錐體取大值4. 錐體高度H2：H2=(2-3)D，高效型可達3.5D5. 排氣管直徑d：d=(0.4-0.6)D，取d=0.5D較常見6. 灰斗容積設計：灰斗錐角≥60°，容積按2小時排灰量計算
四、性能校核 1. 壓力損失計算：ΔP=ξ×(ρ×v_i²)/2，ξ阻力系數取8-122. 臨界粒徑計算：d_c=√(9μD/(πNv_i(ρp-ρ)))，N為有效旋轉圈數3. 分級效率驗證：采用Lapple公式或Stairmand模型計算分級效率曲線
五、結構優化設計 1. 導流葉片設計：軸向進口需配置螺旋導流片，導程角18-22°2. 防短路結構：設置旁路分離室或在排氣管下端加裝阻流板3. 耐磨處理：錐體下部及灰斗內襯耐磨材料，如陶瓷貼片
六、旋風除塵器材料選擇 1. 筒體材料：Q235碳鋼，腐蝕性工況采用不銹鋼或玻璃鋼2. 耐磨層厚度：磨損嚴重部位加焊3-5mm耐磨鋼3. 密封設計：法蘭連接處采用耐高溫硅膠密封圈
七、輔助系統設計 1. 鎖氣裝置選型：星形卸灰閥處理量需大于排灰量1.2倍2. 保溫設計：煙氣溫度低于露點時需配置蒸汽伴熱3. 監測系統：安裝壓差變送器及料位計實時監控
設計注意事項： 1. 處理高溫?zé)煔鈺r需考慮熱膨脹補償2. 多管除塵器需保證各單管流量均勻3. 高濃度工況建議前級配置預除塵器4. 旋風除塵器灰斗需設置檢修人孔及清灰孔
該設計流程需結合具體工況進行迭代優化，建議通過CFD仿真驗證流場分布，必要時進行冷態實驗測試分離效率和壓力損失。
