布袋除塵器殼體壓型板的設計與計算

添加時間：2025-08-16 | 文章錄入：秩名 | 文章來源：原創

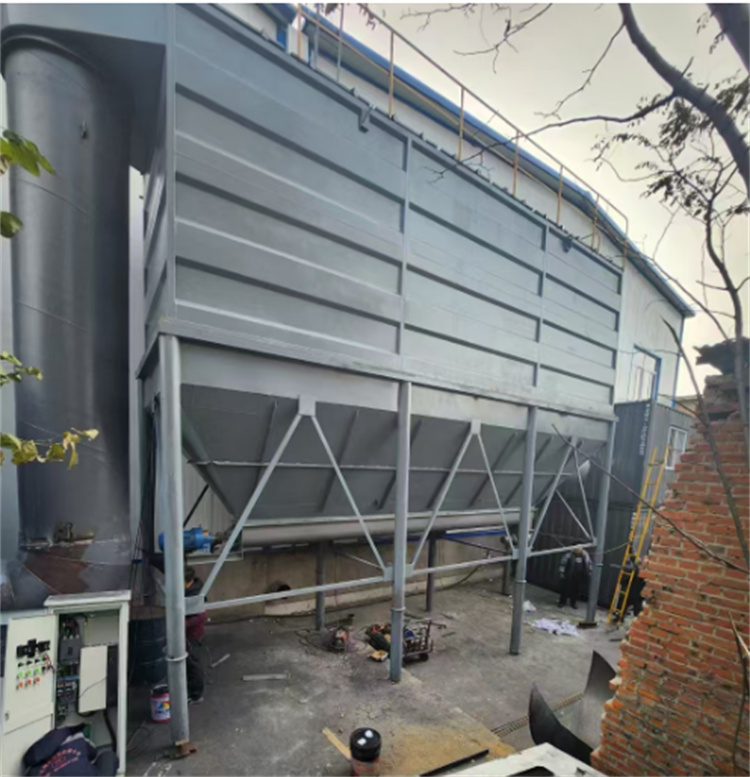

關于布袋除塵器殼體壓型板設計與計算的綜合解析，結合結構設計規范、材料力學特性及工程實踐，分步驟闡述關鍵要點：
一、壓型板設計的核心原則輕量化與強度平衡壓型鋼板通過波形、雙曲波形等截面形式，在保證強度的前提下降低重量。例如，波形壓型板通過增加截面慣性矩提升抗彎能力，同時減少材料用量，適用于除塵器殼體承受負壓（如9kPa正負壓波動）的工況。荷載適應性需綜合考慮負壓、風載、地震荷載、粉塵堆積荷載及檢修荷載。例如，某案例中殼體需承受5000 Pa綜合載荷及150℃高溫導致的材料屈服強度變化。規范依據 設計需符合《冷彎薄壁型鋼結構技術規范》（GB 50018-2002）及《鋼結構設計規范》（GB 50017-2003），尤其需關注壓型板的截面承載力、撓度及局部穩定性驗算。
二、壓型板材料與截面參數設計材料選擇：常用材料：Q235B、Q345鋼或冷軋板（如G300、G550），需根據屈服強度計算抗拉強度設計值（如G300取300 N/mm² ÷ 1.25=240 N/mm²）。溫度影響：高溫環境（如150℃）需修正材料屈服強度，避免因熱軟化導致失效。截面特性計算：慣性矩與有效寬度：通過線積分法計算毛截面慣性矩，考慮加勁肋有效性（需滿足加勁肋慣性矩與板件寬度、厚度的比值要求）。波距與跨度：單波距范圍內驗算（因?qū)嶋H受力以波距為單元），典型跨度可取2610～3500 mm，高度（波寬）固定為3050～4075 mm。
三、關鍵計算步驟與驗算內容荷載組合：按《建筑結構荷載規范》（GB 50009）組合工況，如：恒載+活載：1.2恒+1.4活負壓與風載：1.0恒-1.4負風吸或1.2恒+1.4正風壓。承載力驗算剪應力：腹板剪應力需滿足撓度控制：最大撓度需小于跨度的1/250，例如3500 mm跨度允許撓度≤14 mm。理論計算與仿真結果偏差通常控制在15%以內（如SolidWorks仿真顯示理論應力偏差14.6%）。
四、設計流程與仿真驗證建模與邊界條件：使用SolidWorks或ANSYS建立三維模型，模擬兩端固定支座及均布載荷（如5000 Pa負壓）。網格劃分精度需調至最高，確保應力云圖分布合理。仿真結果應用：通過仿真與理論計算對比，確定比例關系（如應力偏差15%、撓度倍數4.5倍），為實際工程提供修正系數。驗證壓型板在極端工況（如地震、瞬時風載）下的穩定性。
五、工程案例參考某水泥廠除塵器殼體：原殼體方鋼管結構因應力超限（173.84 MPa > 140 MPa許用值），改用波形壓型板后仿真應力降至133.6 MPa，撓度從17.4 mm優化至3.883 mm。參數選擇：波高140 mm、板厚5 mm、跨度3000 mm，加勁肋間距60 mm。大型布袋除塵器殼體：采用5 mm Q235鋼板+角鋼加強筋，通過PKPM軟件驗算風壓0.55 kN/m²、地震烈度7度下的結構穩定性，確保最大應力≤材料許用值。
六、設計注意事項溫度與腐蝕防護：高溫區域需增加隔熱層，腐蝕環境采用鍍鋅或噴涂防腐處理，焊縫需打磨至Sa2.5級粗糙度。施工與維護：濾袋安裝需預留檢修通道（如0.4 m寬人行道），壓型板搭接處需密封處理。定期檢查加勁肋焊縫及壓型板局部變形，防止疲勞失效。
總結：布袋除塵器殼體壓型板設計需綜合材料力學、有限元仿真及規范要求，通過優化截面參數與荷載組合實現輕量化與高可靠性。實際工程中建議結合SolidWorks等工具進行多工況驗證，并參考《冷彎薄壁型鋼結構技術規范》進行詳細驗算。
